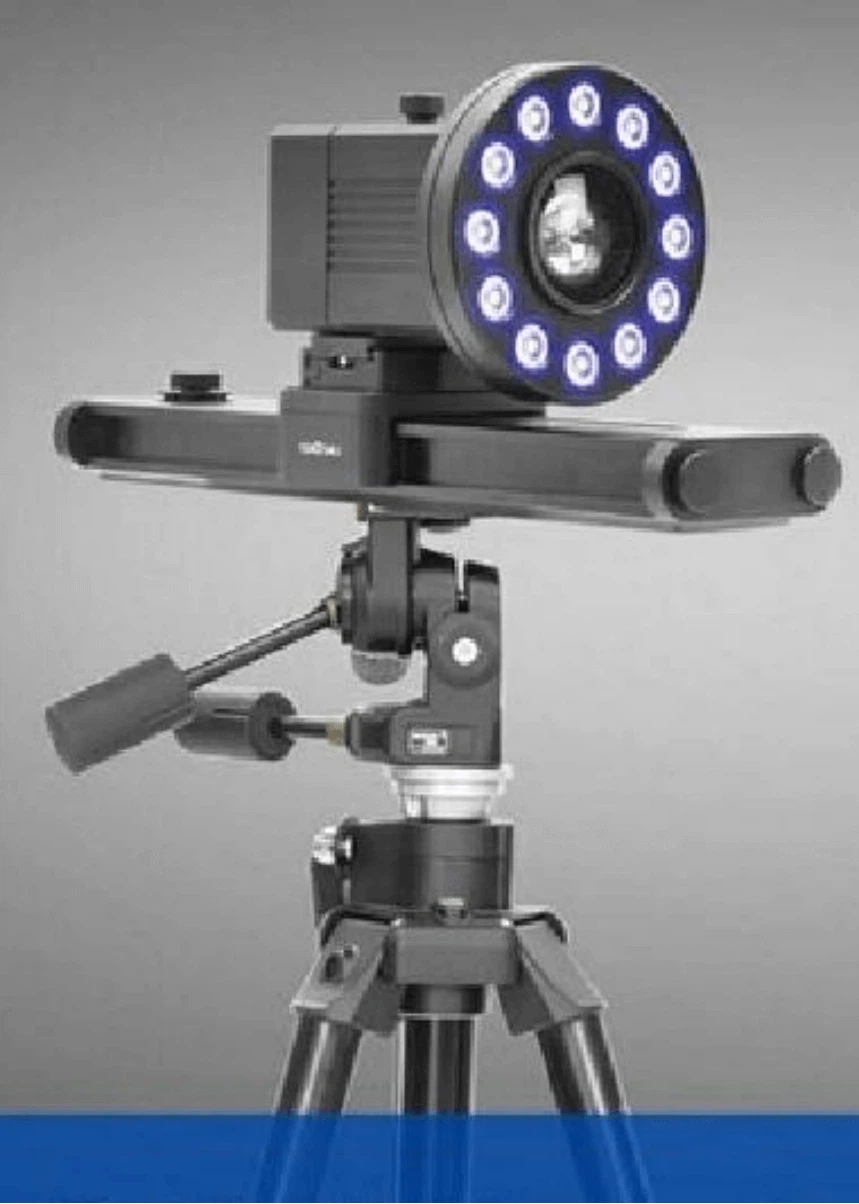

LVE Video Extensometer

Преглед

LVE Video Extensometer е система за измерване с висока точност в реално време в реално време. Използвайки цифрови камери и алгоритми за обработка на изображения, тя улавя и анализира промените в характеристиките на образеца по време на зареждане, което позволява изместване в реално време и измервания на напрежение. Той предлага висока точност, широк диапазон на измерване и интуитивни, визуално разбираеми резултати.

Приложения

Използва се предимно за тестване на производителността на опън, компресия, огъване, пълзене и умора:

Измерване на напрежение (удължение)

Измерване на еластичния модул

Измерване на якостта на опън/натиск

Измерване на съотношението на Поасон

Измерване на дължината на щам/габарит

Тестване на умора

Технически предимства

В сравнение с традиционните Extensometers, LVE Video Extensometer функции:

Измерване без контактбез влияние върху свойствата на материала.

Приложимо за почти всички материали, от образци до компоненти и цели структури.

Измерванията варират от микрони до метри.

Щам варира от 0,002% до над 1000%.

Точност на измерване на подпиксел, до0,01 пиксела.

Процесът на измерване е прост и ефективен, осигурявайки резултати в реално време:

Персонализиране на дължината на габаритите, свободно се поставя в рамките на стотици милиметри.

Проследяване на пълен процес, няма нужда да спирате тестване; Счупването на образци не повреди измервателното устройство.

Изчерпателни резултати на резултатите, включително изместване, напрежение, цветни карти и криви.

Съвместим с екстремни среди, включително висока температура, високо налягане, радиация и вибрации.

Преносимо оборудване за тестванес проследими процеси на измерване.

Сценарии на кандидатстване

Снабден с високоточен контролер за събиране на данни, LVE Video Extensometer поддържа комуникация с различни тестови машини. Той се използва широко за изучаване на механичните свойства и поведението на материалите и компонентите, особено при сценарии, при които традиционните разширителни вещества са ограничени, като нетрадиционни материали и екстремни среди.

Стандартно материали Механично тестване на свойството

Големи тестове за опън на деформация за каучук и подобни материали

Гъвкаво тестване на материали (напр. Филми)

Тестване на опън на арматура

Тестване на опън на стоманени въжета/нишки

Измерване на опън на опън на фини метални проводници

Тест за компресия на бетон

Тестване на опън на място на образци с малки размери

Анализ на микроскопичен мащаб

Тестване с висока/ниска температура

Тест за циклична умора

Тест за опън

Тест за умора

Тест за компресия

Тест за огъване

Случаи за кандидатстване

Удължаване на счупване на стоманени нишки

Биаксиални механични свойства на малки екземпляри

Механични свойства на силиконов гел

Напрежение на умора от гумени материали

Механични свойства на нови материали с висока якост

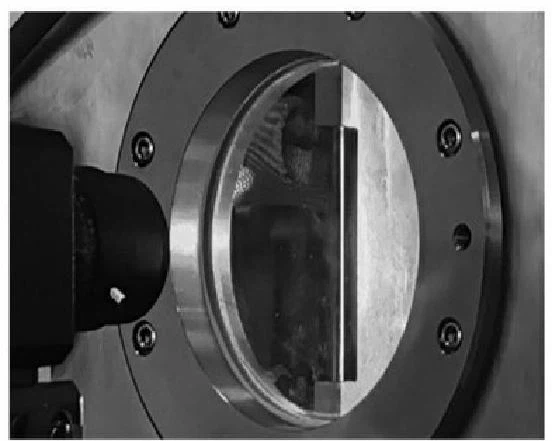

2000 градуса високотемпературно тестване на опън
