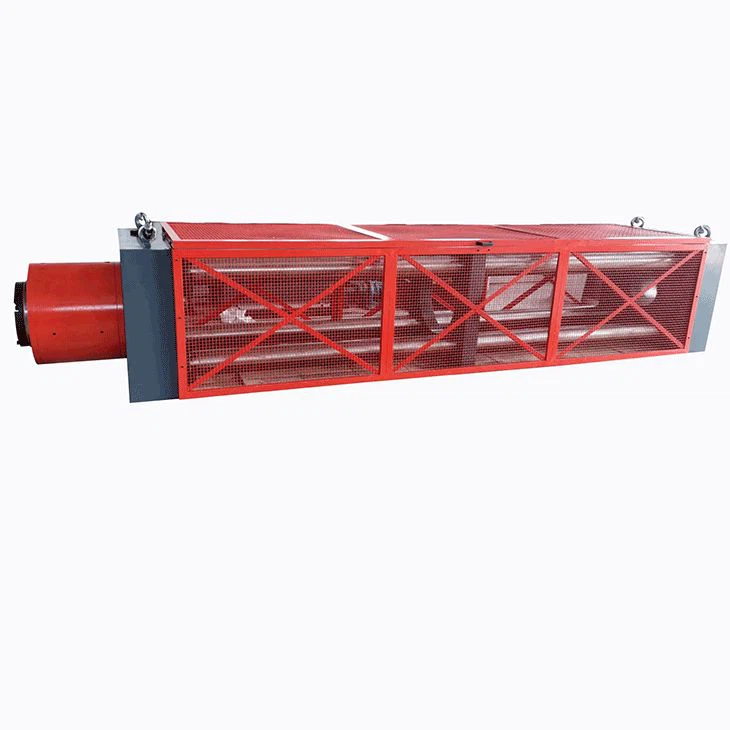

Машина за статично натоварване

Описание на продукта:

MGW -12000 Компютърно контролирана машина за тестване на стачно натоварване на котва приема компютърно контролирано електрохидравлично серво зареждане и ръчно хидравлично натоварване. Основното тяло и контролният шкаф са проектирани отделно. Той има характеристиките на удобната работа, стабилната и надеждна работа, високата точност на теста и стабилното изгаряне. Използва се за специална стоманена верига и статичен тест за якост на закрепване на натоварване. Измерването на силата приема товарна клетка (12000KN), която се контролира и показва от компютър. Електрохидравличното серво управление има висока точност.

Това оборудване се използва главно за статично закрепване на натоварване и тест за ефективност на натоварването с нисък цикъл на стоманени нишки котви. Електрохидравличният серво-клапан със затворен контур се използва за реализиране на контрола на процеса на изпитване на постоянно натоварване на скоростта и задържане на натоварване, за да се осигури стабилна и надеждна скорост на натоварване.

Функции:

Оборудването се контролира автоматично от компютър и автоматично събира, съхранява и обработва тестови данни. Компютърният екран показва тестовата крива, стойността на откриването и изменението на изместването в реално време. Той автоматично изчислява свиването и отпечатва тестовата крива и тестовите данни.

① Той има максимална функция за задържане на тестовата сила и изместване на върховете;

②it може автоматично да получи индекса на механичната ефективност и да разпечата пълния отчет за теста;

③ с функция за защита на претоварването;

Software Софтуерът на тестовата система е преминал на Националния център за качествено надзор и тестване на желязо и стомана;

⑤ Тестируеми спецификации на пробата: φ21.8; Φ17.8; Φ15.24mm (номинален диаметър) единични или множество стоманени нишки. Той може да открие ефективността на закрепването на кабели с една дупка и пореста статично натоварване за закрепване φ21.8; Φ17.8; Φ15.24mm стоманена верига.

Стандарти:

Той се прави според свързаните изисквания на стандартната котва, захващане и съединител за предварително напрежение на сухожилията (GB\/T 14370-2015); Методи за изпитване и правила за проверка на котва за предварително напрежение и съединител за магистрален мост (JT329. 2-1997).

Стандартни технически параметри на оборудването:

№	Име
1	Максимална тестова сила	12000kn
2	Обхват на измерване	10%-100%（Целият процес не е разделен на файлове）
3	Обхват на контрола на контрола на силата	1kn\/s -50 kn\/s
4	Диапазон на контрол на скоростта	По -малко или равни на ± 5%
5	Показваща точност на стойността (тестова сила)	По -добре от ± 1% от индикаторната стойност
6	Диапазон на измерване на изместване	0-200 mm
7	Показваща точност на стойността (изместване)	±1%
8	Повтаряемост	±0.5%
9	Относителна резолюция	±0.5%
10	Бутален удар	200 мм
11	Разстояние между разтягане	3400 мм
12	Защитна функция	Той автоматично ще спре, когато надвишава 2% до 5% от максималната тестова сила.
13	Формуляр на хост на тестовата машина	Хоризонтална структура; четири колони
14	Мощност на оборудване	AC380V 50Hz\/3.5kW
15	Размер на хоста (L × W × H)	4700 × 1000 × 1000mm
